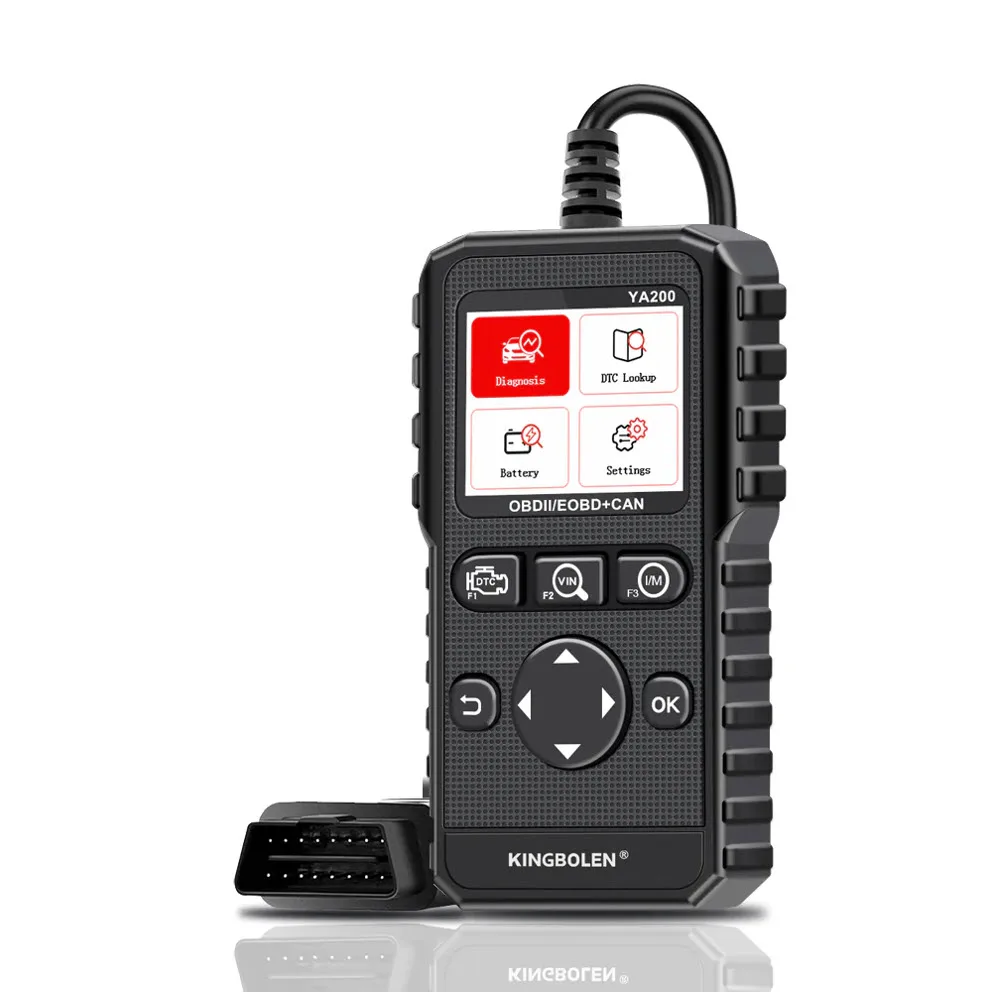

KINGBOLEN YA200 OBDII SKENER

OPĆENITO O KINGBOLEN YA200 OBDII SKENERU

KINGBOLEN YA200 OBDII skener za auto dijagnostiku i idealan je za vlasnike vozila koji žele imati svoje vozilo pod kontrolom. Ovaj model nasljednik je popularnog KINGBOLEN YA100  modela i u odnosu na njega ima veći i pregledniji ekran, poboljšanu kompatibilnost sa još više automobila i više opcija. Uređaj je potpuno samostalan tj. za rad Vam nije potrebno računalo ili pametni telefon. Zbog toga ga možete uvijek imati u automobilu spremnog da pomogne u slučaju problema na putu. Prvenstvena mu je namjena  OBDII dijagnostika motora tj. čitanje i brisanje grešaka na svim novijim vozilima. Osim toga moći će te ga koristiti za praćenje parametara rada motora, kontrolu napona akumulatora i prikaz različitih statusa.

KAKO KORISTITI OVAJ OBDII skener

Upotreba ovog KINGBOLEN OBDII skenera vrlo je jednostavna pa će se sa njime lako snaći i potpuni početnici. Priključivanjem uređaja na auto dijagnostički port vozila skener se pali i prikazuje glavni izbornik. U glavnom izborniku možete odabrati:

• DIAGNOSIS – Ulazak u funkcije auto-dijagnostike
• DTC LOOKUP – Pregled objašnjenja grešaka
• BATTERY – Provjera akumulatora
• SETTINGS – Postavke uređaja

DIAGNOSIS

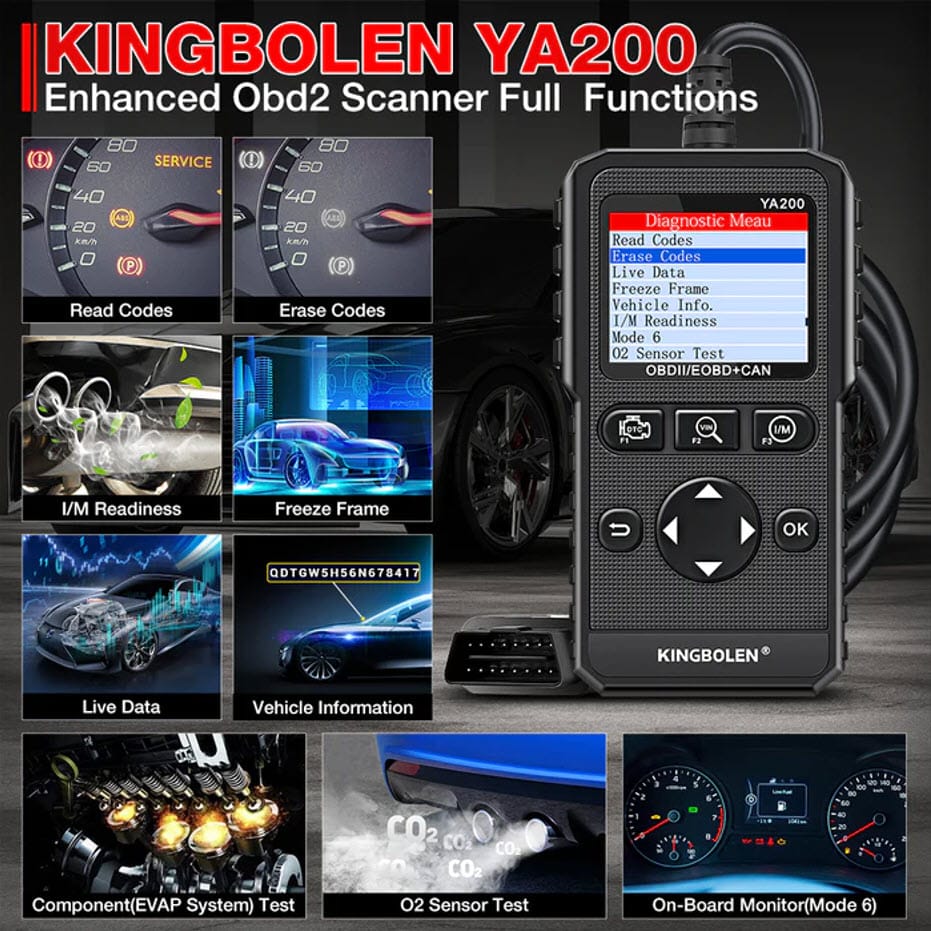

Odabirom DIAGNOSIS u glavnom izborniku OBDII skener započinje spajanje sa vozilom. Kada se OBDII skener spoji sa vozilom na ekranu se prikazuje rezultat testiranja. Nakon njega se otvara izbornik sa dijagnostičkim funkcijama:

• READ CODES – čitanje grešaka. Očitane greške podijeljene su u tzv. STORED CODES (stalno prisutne greške) i PENDING CODES (greške koje se povremeno pojave). Ukoliko na vozilu ima više grešaka pregledavate ih strelicama gore-dolje. Za svaku pronađenu grešku prikazuje se njen kod te kratki opis.
• ERASE CODES – brisanje grešaka. Prilikom brisanja grešaka skener će Vas tražiti da uključite kontakt sa ugašenim motorom i potvrdite sa OK. Ova funkcija ugasiti će MIL lampicu na instrument tabli te pobrisati greške iz memorije motornog ECU-a. Imajte na umu da će se greške, koje su aktivirane zbog trajnog kvara neke komponente, ponovo upaliti. U tome slučaju potrebno je zamijeniti neispravnu komponentu i ponovo napraviti brisanje grešaka.

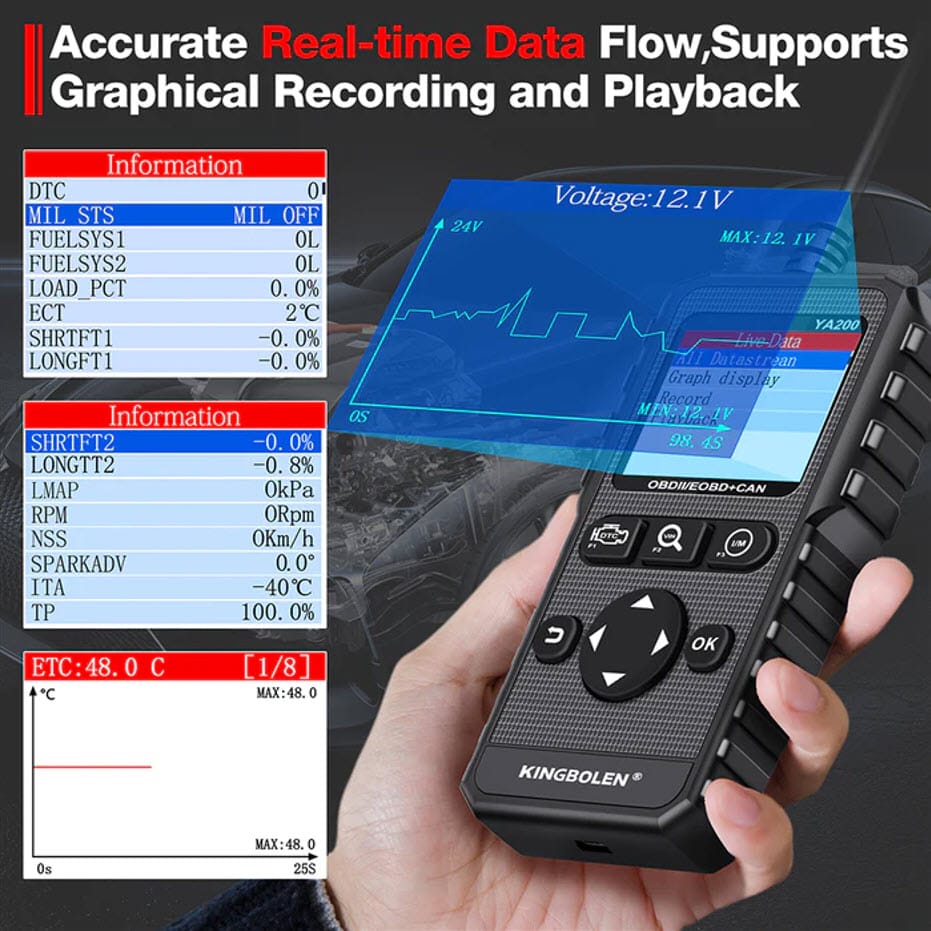

• LIVE DATA – prikaz podatka u realnom vremenu. Na ekranu se prikazuje očitanje u realnom vremenu prvih 6 parametara. Tipkama gore/dolje listate dostupne podatke. Dostupna su očitanja sa raznih senzora. Na primjer broj okretaja motora, brzina, kut predpaljenja,  fuel trim, razne temperature i tlakovi i sl. Broj dostupnih parametara ovisi o tipu i starosti vozila koje se testira.

• FREEZE FRAME – tzv. smrznute slike podataka sa senzora u trenutku nastanka greške. Kod novijih vozila, u trenutku nastanka greške, ECU uz kod greške kvara zabilježi I uvjete u kojima je greška nastala. Npr. Broj okretaja, temperature, položaj papučice gasa I sl. Ovi podaci zovu se Freeze Frame Data I mogu se očitati KINGBOLEN YA100 OBDII skenerom.
• VEHICLE INFORMATION – Prikazuje podatke o vozilu kao što su VIN (Vehicle identification Number), CALID (Calibration ID).

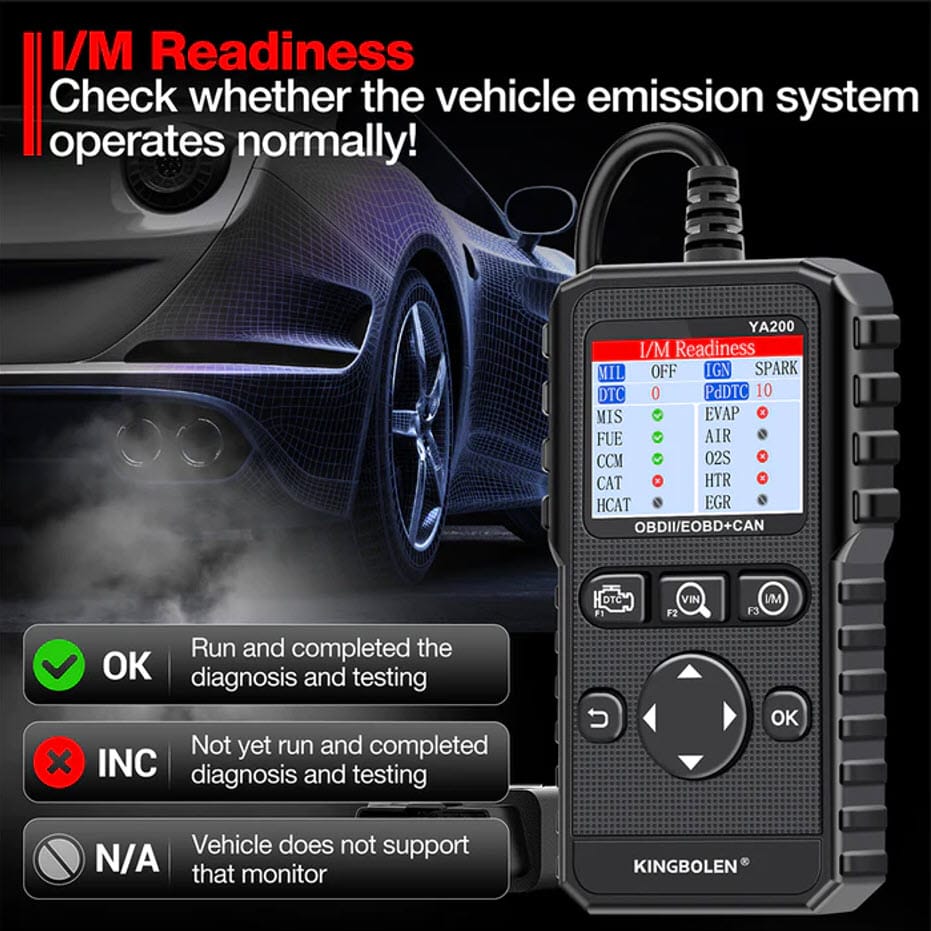

• I/M READINESS – I/M Readiness status prikazuje statuse komponenti zaduženih za prolaznost na eko testu. Ovu funkciju ne podržavaju sva vozila. Ukoliko je neki od testova izvršen sa greškom potrebno je pregledati, pronaći i popraviti uzrok greške. Greške nastale prilikom testiranja I/M readiness statusa mogu uticati na prolaznost vozila na eko testu
• MODE 6 – Pokretne tzv. OBDII MODA 6  koje prikazuje rezultate testova kojima elektronika nadzire rad ostalih komponenti u vozilu
• O2 SENSOR TEST – Prikazuje rezultate samotestiranja O2 (lambda) sondi. Ovu opciju podržavaju samo neka vozila.
• COMPONENT TEST – Rezultati nadgledanih testova komponenti. Nije dostupno na svim vozilima

Odaberite željenu funkciju tipkama gore-dolje i potvrdite odabir sa OK.

DTC LOOKUP

Odabirom ove opcije otvara se ekran na kome možemo pregledavati opise grešaka prema njihovom kodu.

BATTERY

Test akumulatora – ova funkcija izmjeriti će napon akumulatora u vozilu i prikazati njegov status.

SETTINGS

Ova opcija služi za podešavanje postavki jezika i mjernih jedinica

NA KOJIM VOZILIMA MOGU KORISTITI OVAJ UREĐAJ

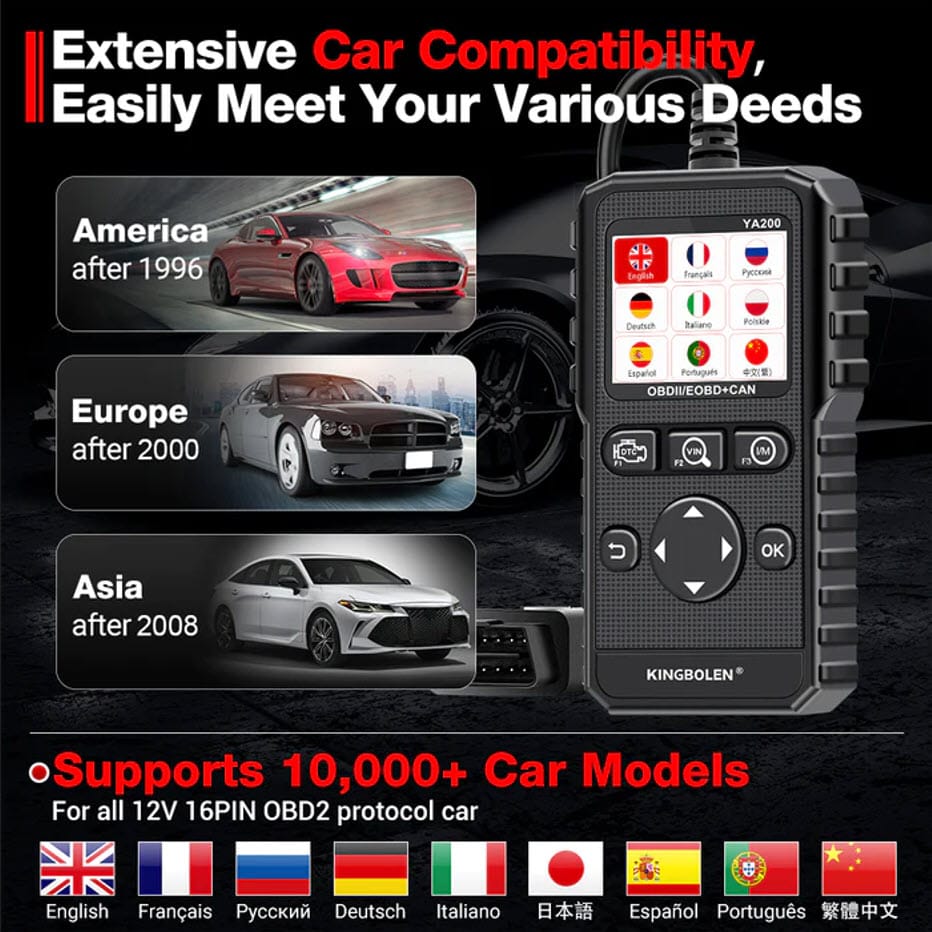

KINGBOLEN YA200 OBDII SKENER radi sa svim novijim vozilima koja koriste OBDII protokol. OBDII protokol na vozilima za europske tržište uveden je od 2000. god. za benzince, a od 2003 i za diesele. Sva vozila proizvedena poslije te godine uključujući i najnovije modele su podržana.

KOJE MOGUĆNOSTI IMA OVAJ UREĐAJ

• Radi sa novijim vozilima (benzinci poslije 2000, dizeli poslje 2003) bez obzira na marku
• Prikaz i brisanje povremenih i stalnih grešaka motora, gašenje CHECK ENGINE lampice
• Prikaz opisa greške na ekranu uređaja (eng.). Dostupni su opisi na tisuće generičkih i proizvođačkih kodova grešaka
• Pretraga i pregled definicije bilo koje OBDII greške iz baze podataka ugrađene u uređaj.
• Prikaz FREEZE FRAME podataka, tj. zapisa sa senzora u trenutku nastanka greške i paljenja check engine lampice. Na primjer: greška je nastala pri brzini 83 km/h i 2320 okr/min. Temperatura motora bila je 87°C, kut predpaljenja….)
• Čita i prikazuje očitanja sa senzora u realnom vremenu. Ovisno o spojenom vozilu dostupni su podaci o brzini, broju okretaja, temperaturama, pritiscima, kutu paljenja, ubrizgavanju, lambda sondi, EGR-u, fuel trim, MAF senzor itd…
• Prikaz kontinuiranog testa lambda sonde (ako vozilo podržava)
• Prikaz testova komponenti (ako vozilo podržava)
• Prikaz korištenog dijagnostičkog protokola, VIN koda automobila, CAL ID i CVN identifikatora

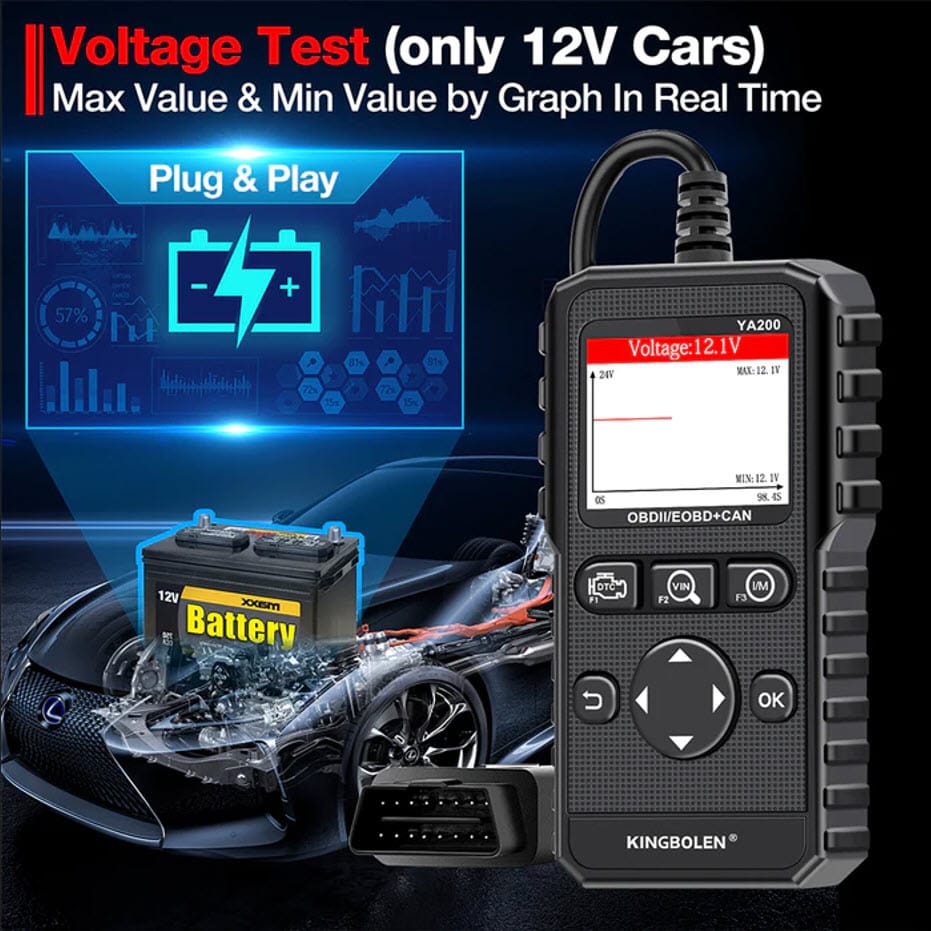

• TEST akumulatora – mjeri napon i prikazuje njegovu vrijednost u realnom vremenu putem grafikona i brojčano.

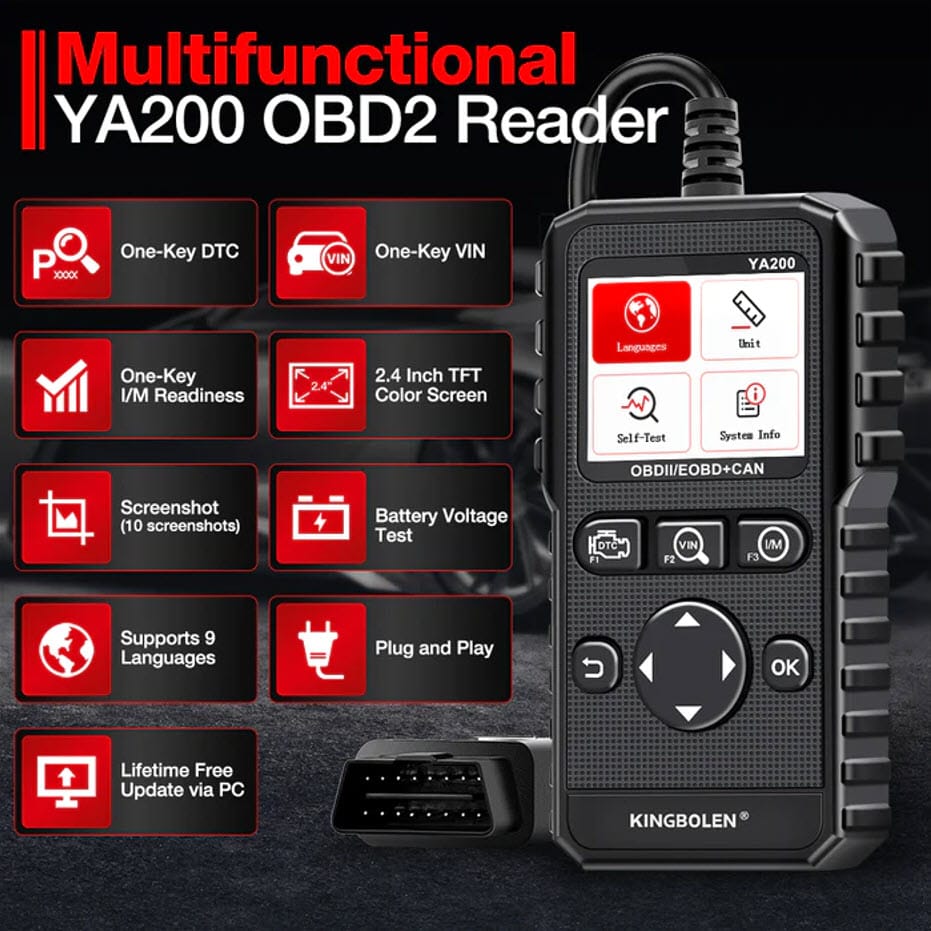

• Tipke za brzi pristup funkcijama – VIN – čitanje broja šasije, I/M – status prolaznosti na tehničkom pregledu, DTC – brzi prikaz grešaka
• Izbor jezika sučelja: Engleski, Francuski, Njemački, Ruski, Španjolski, Talijanski, Portugalski
• Besplatne doživotne ONLINE nadogradnje softvera uređaja

DEKLARACIJA UREĐAJA

• Proizvođač: Shenzhen kingbolen Electrics Technology Co.
• Adresa proizvođača: Room B1123-1126, Yousong Technology Buiding, Donghuan 1st Road, Longhua, Baoan District
• Zemlja porijekla: Kina
• Stranica proizvođača: http://www.kingbolen.com/
• Model: Kingbolen YA200 OBDII SKENER
• Materijal: ABS plastika
• Radna temperatura: 0 do 50°C
• Temperatura skladištenja: -20 do 70°C
• Napajanje: 9 do 18V DC sa vozila preko OBD kabela
