ELM327 HS/MS USB (FORSCAN auto-dijagnostika za Ford/Mazda)

OPĆENITO O ELM327 USB DIJAGNOSTICI ZA FORD I MAZDA

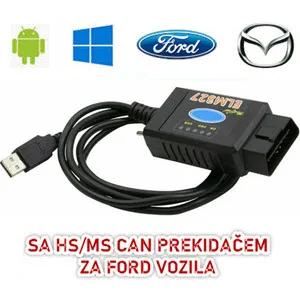

USB interfejs kabel baziran na ELM327 mikrokontroleru sa HS-CAN – MS-CAN prekidačem posebno prilagođen radu sa autodijagnostičkim programima FORSCAN i ELMCONFIG za FORD i MAZDU.

KOJE PROGRAME MOGU KORISTITI SA OVIM ELM327 USB ADAPTEROM

Ovaj adapter baziran je na ELM327 chipu koji je svojevrsni standard u klasi jeftinih auto-dijagnostičkih interfejsa. Zbog toga se veliki broj firmi koje razvijaju programe za autodijagnostiku odlučuje bazirati upotrebu svojih softverskih rješenja upravo na ELM327 seriji interfejsa. Ovakvi interfejsi zbog toga su kompatibilni su sa velikim brojem programa za dijagnostiku, od besplatnih, do komercijalnih.

Evo liste nekih od najpopularnijih programa koje možete koristiti

Na WINDOWS računalu (laptop/desktop)

• FORSCAN – Besplatni program za dijagnostiku Ford i Mazda, Lincoln i Mercury vozila. Radi sa gotovo svim Fordovim i Mazda vozilima novijim od 2000 godine.
• ELMConfig – Besplatni program za konfiguriranje raznih ECU funkcija na Ford vozilima. Moguće je uključiti razne funkcije poput automatskog zaključavanja, zvučnog signala za vožnju unazad, podešavanje prikaza na centralnom displeju i slično.
• FOCCCUS – Besplatni program za podešavanje raznih opcija na Ford Focus MK3 vozilima (2011 – 2016)

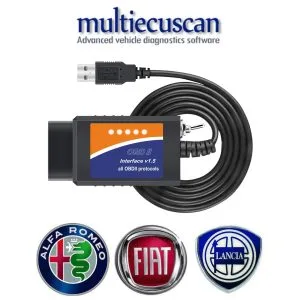

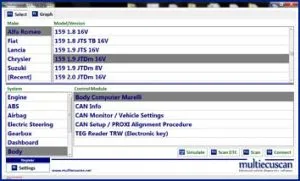

• MULTIECUSCAN (FiatECUScan) – Najbolji program za FIAT, LANCIA i ALFA ROMEO dijagnostiku.
• SCANMASTER – OBDII software za autodijagnostiku koji radi na svim novijim vozilima (>2000/2003) sa podrškom za neke starije OBD1 modele (u trenutnoj verziji Opel, Alfa Romeo, Fiat).
• SCANTOOL – Popularni besplatni OBDII program za ELM interfejse.
• DIGIMOTO Odličan komercijalni program sa dostupnom demo verzijom.
• DATA PRO
• wOBD
• OBD-II LOGGER

ELM327 USB podržava rad sa svim podvrstama OBDII protokola:

• SAE J1850 PWM (stari FORD)
• SAE J1850 VPW (stari GM)
• ISO 9141-2 (Europska i Azijska vozila te Chrysler)
• ISO 14230 KWP2000 (Europska vozila)
• ISO 15765 HS CAN (novi protokol koji koriste gotovo sva nova vozila od 2005!!!)
• Medium Speed CAN (MS-CAN) – Fordov protokol. Potrebno je prebaciti HS-CAN/MS-CAN prekidač

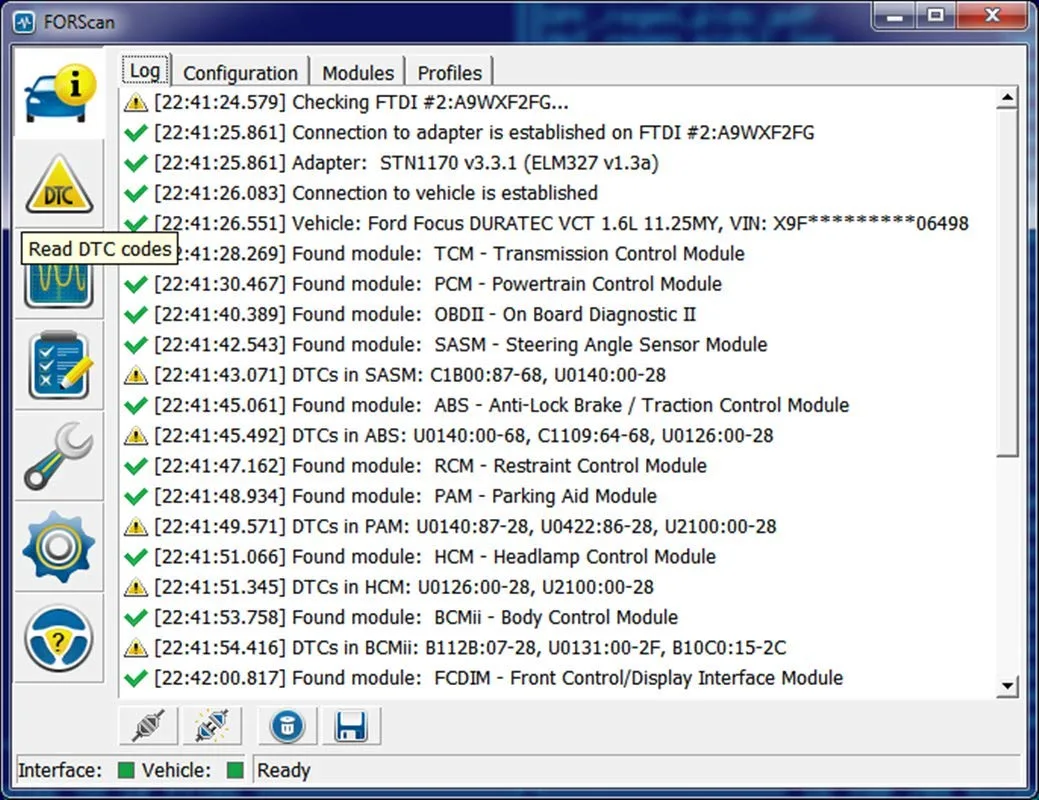

VIŠE O FORSCAN SOFTVERU

FORSCAN je program za PC računala (postoje i verzije za Android i iOS) namijenjen autodijagnostici Ford i Mazda, Lincoln i Mercury vozila. Za razliku od drugih programa koji se na vozilo spajaju putem ELM327 interfejsa i koriste OBDII ili EOBD protokol, FORScan radi putem fordovih tvorničkih protokola što mu omogućava spajanje na sve module u vozilu, a ne samo modul (ECU) motora. Također, neke greške koje standardni OBDII skeneri neće prikazati FORSCAN bez problema očitava.

Glavne mogućnosti FORSCAN programa:

• Prepoznavanje dostupnih modula
• Čitanje i resetiranje grešaka u svim modulima
• Čitanje i prikaz live data podataka, tj. očitanja sa senzora
• Pokretanje procedura za testiranje
• Pokretanje servisnih procedura

FORSCAN softver podržana vozila:

Sva Ford, Mazda, Lincoln i Mercury vozila koja podržavaju spajanje putem protokola koje podržava ELM327 interfejs. Tu spada 99% modela proizvedenih poslije 2000 godine i oko 90% modela proizvedenih poslije 1996 godine.
Službena stranica i link za download FORSCAN.ORG

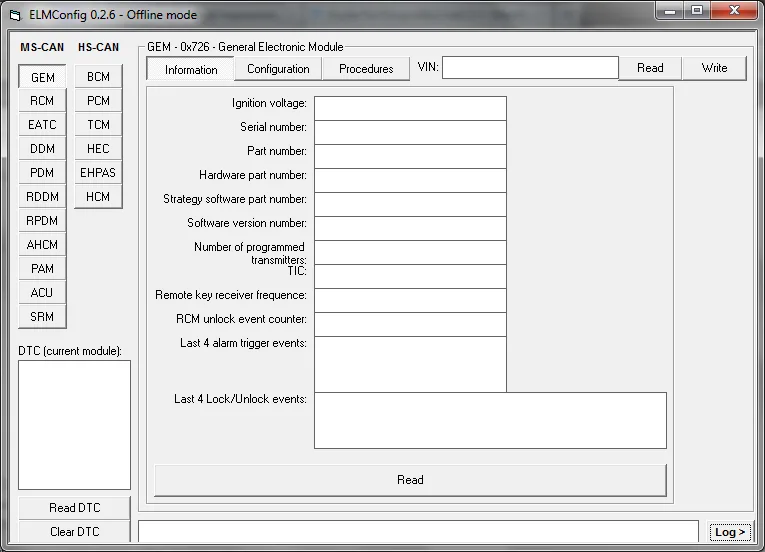

VIŠE O ELMCONFIG SOFTVERU

ELMConfig je softver ruskog developera namijenjen za modificiranje raznih opcija koje su inače dostupne samo ovlaštenim servisima. Upotreba ovog alata tj. reprogramiranje opcija ECU-a može biti vrlo opasno pa budite sigurni da ste spremili backup starih postavki prije nego  ih promijenite.

ELMConfig može prikazati i resetirati greške no glavna namjena mu je mijenjanje postavki. Njime ćete moći uključiti ili isključiti upozorenje pojasa, podesiti vrijeme do gašenja svijetala nakon zaključavanja auta, podesiti opcije centralnog zaključavanja i otvaranja prozora tipkom na ključu te podesiti još puno zanimljivih opcija.

Službena stranica i link za download: ELMCONFIG

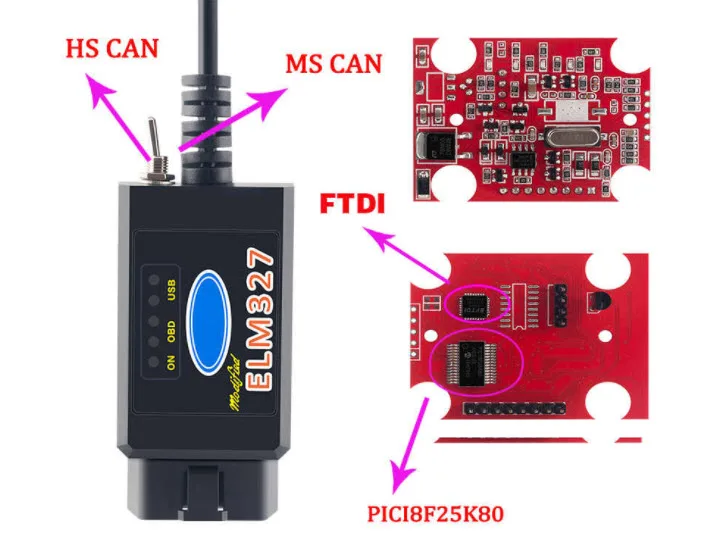

HS-CAN / MS-CAN PREKIDAČ

Prekidač na ovome USB adapteru služi za odabir standardnog HS-CAN protokola koji se koristi kod svih vozila za standardnu OBDII dijagnostiku ili MS-CAN protokola koji se koristi za dijagnostiku nekih dodatnih sustava, najčešće na FORD i MAZDA vozilima. Kada je prekidač prebačen na HS-CAN možete ga koristiti kao bilo koji drugi standardni ELM327 USB adapter za spajanje vozila i PC računala. Ukoliko koristite programe kao što je FORSCAN za Ford i Mazda vozila ovaj prekidač se koristi kada program zatraži od Vas da ga prebacite na položaj MS-CAN.

ALTERNATIVA OVOM KABELU

FORSCAN većinu funkcija može obaviti preko ovog “običnog” ELM327 USB kabela, no ako želite nešto bolje u ponudi odnedavno imamo i VGATE VLINKER FS kabel posebno napravljen za rad sa FORSCAN programom. VLINKER FS je nešto skuplji od ovog kabela, ali nudi automatsko prebacivanje HS/MS CAN protokola (nema prekidač za ručno prebacivanje već automatski prepoznaje i prebacuje na potrebni protokol), tri puta veću brzinu komunikacije, veći buffer i stabilniju konekciju.

Ovo je posebno važno ako planirate raditi osjetljiva programiranja na novijim modelima Forda i Mazde.  Želite li izvući maksimum iz FORSCAN programa za auto dijagnostiku svakako odaberite ovaj posebno prilagođen interfejs adapter.

VGATE VLINKER FS USB – poboljšana verzija komunikacijskog kabela za korištenje sa FORSCAN programom za FORD/MAZDA

DEKLARACIJA I TEHNIČKI PODACI

• Proizvođač: Shenzhen KBL Electrics Technology Co., Ltd.
• Adresa proizvođača: Meilong Road, Longhua District, Shenzhen 518109, China
• Zemlja porijekla: Kina
• Model: ELM327 USB INTERFEJS KABEL
• Materijal: ABS plastika
• MCU chip: PIC18F25K80
• RS232 converter chip: CH340
• Verzija firmware-a: v1.5
• Radna temperatura: 0 do 50°C
• Temperatura skladištenja: -20 do 70°C
• Napajanje: 9 do 16V sa vozila preko OBD kabela

Uz interfejs isporučujemo knjigu sa uputama te CD sa driverima i kolekcijom freeware/shareware/demo programa za dijagnostku (uključen Scanmaster Demo, MultiECUScan Free, FORScan, ELMConfig… ).
